外気温３６℃でもエアコン不要の工場！

米国インディアナ州のリフレクティックス社では、壁・天井にリフレクティックス断熱材を施工。真夏日３６℃でもエアコンを使用しないで快適に作業しています。室内に熱源のある工場のみに小型エアコン１台かうごいていました。担当者いわく『室外も室内も温度は同じ。でも快適でしょう』と誇らしげに語りました。


快適さは温度でどうしょうか？

外気３６℃の太陽下にいると、吹き出るような汗と息詰まるような熱気で立ちくらみをするような思いをしますが、木陰に入ると涼しく感じます。
体温３６，５℃とすると、外気はそれより低い温度ですから、本来涼しく感じなければなりません。
しかし、暑く感じるのは太陽の輻射熱が直接体に当たって熱を発しているからです。
木陰に入ると木の葉が輻射熱をカットしてくれますので、涼しく感じます。
また、３６℃のお風呂に入った場合ぬるく感じることは誰もが経験していることです。
すなわち「暑い」と感じるのは温度ではないのです。
輻射熱は気温を上げるよりも、直接物体にあたり、その物に熱を伝えるのが特徴です。

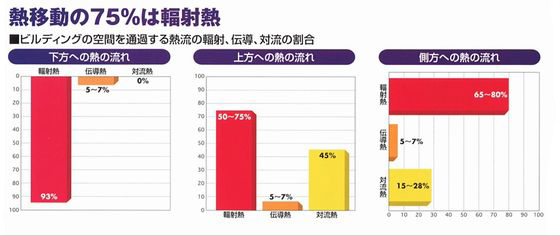

熱移動の７５％は輻射熱

熱流の輻射・伝熱・対流の割合

リフレクティックスは、上図赤棒の９７％をカットします。
ペンシルバニア州立大の報告によれば、ビル等の空間での熱損失の大半は、伝導熱と対流熱によると考えられていましたが、実際ほとんどの熱伝達は輻射熱によるもので、その量は全熱移動の７５％を占めると述べています。全米の多くの機関でも、暖かい壁から、冷たい壁の間の熱の通過は夏冬関わらず、その６５〜８０％は輻射熱に依るものということで一致しています。
従って断熱材を厚くしたり、熱伝導率を低くしただけでは快適空間は生み出せないのです。


輻射熱をカットする決め手は反射率

金属は最良の断熱材

ほとんどの建材は反射率が低く、外部の熱を吸収してしまいます。従って、夏は暑く冬は寒いという結果になってしまいます。
反射熱９７％のリフレクティックスは、ほとんどの熱線をはね返してしまいます。更に吸収された残りの３％は、エアーキャップによる断熱層が熱の伝導を防止しますので最強の断熱材といえます。
　
■反射率の比較
　　＜素　　材＞　　　＜反射率＞
リフレクティックス　　 　　９７％
アルミ蒸着シート　　　３５〜６０％
レ　　ン　　ガ　　　　　　　　　　７％
ガ　　ラ　　ス　　　　　　　　　　５％
ス　レ　ー　ト　　　　　　 ８〜１０％
　　　木　　　　　　　　 　 ２〜１０％
タ　　イ　　ル　　　　　　 ５〜１０％

金属を断熱材に利用することは、アルミホイルの低熱放出性、空気の低熱伝導性の利点から、十分可能です。
このタイプの断熱材は実際上、放射および対流による熱損失をなくすことができます。

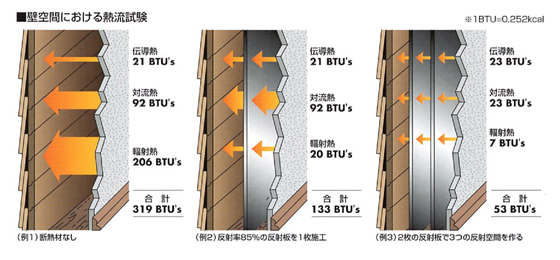

壁空間に反射板をおいて熱流試験をした場合、１枚の反射板でも６０％の熱損失の減少となります。
更に２枚挿入すると８５％と大半の熱損失をカットすることができます。リフレクティックスは反射率９７％なので、この効果は更に大きいものになります。
著名なこの分野の権威者によると、夏の屋根への熱負荷は１９，０００BTU’sもあり、家屋を細かく調べ、またアルミ断熱材を重複して使用すれば６００BTU’s、つまり全体の熱負荷の９７％を減少できると述べている。


超薄型高断熱のリフレクティックス

宇宙産業で開発！

リフレクティックスは最初、超高熱環境で使用する宇宙船及び宇宙服の反射絶縁材料として宇宙産業で開発されました。
高い絶縁性能は、放射熱の移行を阻止する隔壁や空気及び蒸気等の完全な隔壁となります。

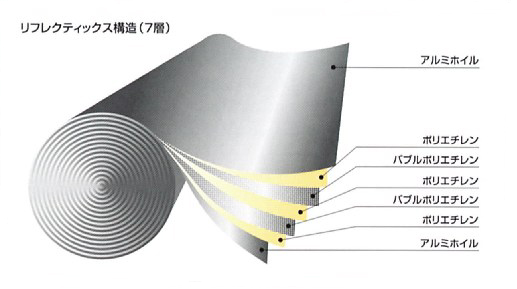

その構造は、２枚の多孔質シート（バブルパック）が、ポリエチレンフィルムの上に積層され、これに加えて、アルミを被覆したポリエチレンをバブルパックの外側に重ねたものです。
この高い断熱性能をもつリフレクティックスは、暑さ寒さを快適に過ごすことに寄与した環境に優しい材料です。
しかも経費の節約とエネルギーの節約に大きく貢献します。


リフレクティックスとは？
熱の流れの源としての放射熱は、赤外線の形のエネルギーです。
これは真空中でも光と同じ早さで進み、接触するいかなる材料にも透過、吸収、反射を起こすものです。たとえば空気、水、ガラスは種々な程度で可視光を透過します。
雪のような白色の表面はこれを反射し、黒色の表面はこれらを吸収します。
リフレクティックス絶縁材は、これら表面を照射する放射エネルギーの97％を反射します。
リフレクティックスが夏の暑い時期に太陽光を反射し反対に冬の時期には家の温度を保持して積雪による被害を防ぐことがわかります。

　　　　　　　　たった厚さ８ｍｍ
　　　　　１０倍の断熱効果


■商品名　　リフレクティックス
■サイズ　　７．９３ｍｍ×１．２２ｍ×３８ｍ
■荷　 姿　　Φ６００ｍｍ×ｗ１２２０ｍｍ
■重　 量　　１４．１ｋｇ/ＲＯＬＬ

■リフレクティックス物性（米国データによる）
外観　　　　　　両面アルミ箔張（シルバー）
Ｒ値　　　　　　 R14.3　75ｃｍ発泡ポリスチレン相当
厚さ　　　　　 　７．９３ｍｍ
引張強度　　　平均３．７Ｎ/ｍｍ
曲げ柔軟性　　ひび割れなし
水分吸収率　　０．０％
熱反射率　　　 ９７％


リフレクティックスの性能試験

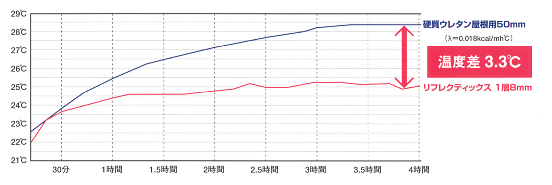

■室内に於ける熱放射の性能
フレクティックス８ｍｍ層と、硬質ウレタン５０ｍｍを施工した内容量一定のボックスに、２３５℃の熱を放射した場合、３．３℃の温度差となりました。リフレクティックス施工のものは、表面温度が上がらず、たえず２５℃を維持し、熱を吸収せず反射していることが解ります。また、硬質ウレタンの場合、熱源を切っても内部に溜まった熱は逃げず、長時間高温の状況が続きました。

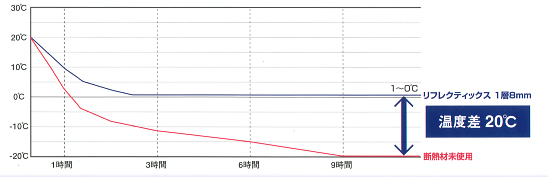

■−２０℃の冷蔵庫内での性能
−２０℃の冷蔵庫に放置した場合、ペットボトルの水は短時間で−２０℃に到達しますが、リフレクティックスで包んだものは、長時間０℃から１℃を保ちます。これは冷線も絶えず反射し続ける事を示し、仮に非常に少量の熱源を与えれば、水の凍結防止できることが解ります。

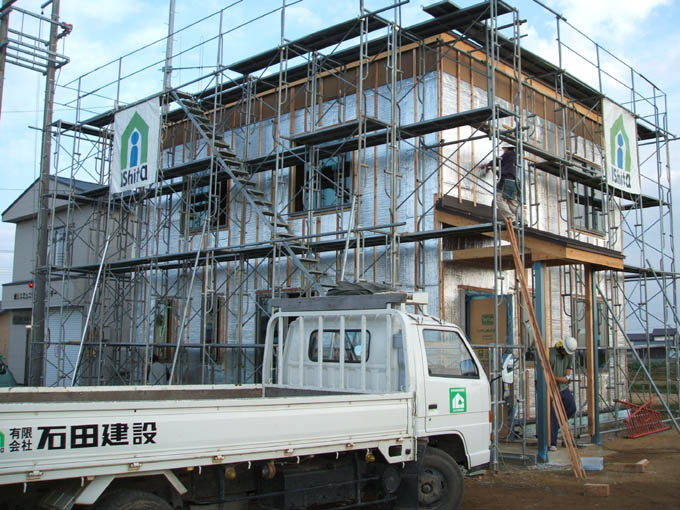

　　　　　　　　　　遮熱シート施工例１

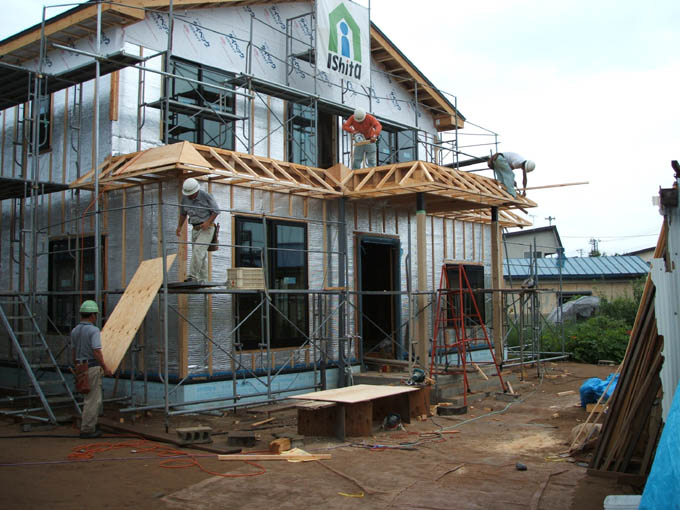

　　　　　　　　　　遮熱シート施工例２
